Dekodér DCC pro světelná návěstidla a příslušenství
Dekodér obsahuje 14 výstupů spínající zem.
Funkce dekodéru, lze zvolit libovolně jednu z následujících:
- 2x pěti světelné návěstidla s předzvěstí s rychlostní soustavou 40km/h
- 4x tří světelné návěstidla se žlutým světlem
- 4x tří světelné návěstidla s bílým světlem
- 6x dvou světelné návěstidla
- 14x programovatelný výstup
Dekodéry jsou dodávané s verzí firmware 1.1,

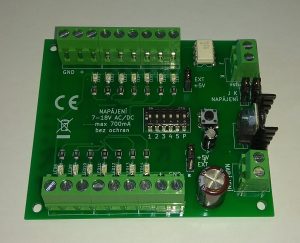

Ilustrační foto, tvar a barvy komponent se mohou lišit. Funkce, ale vždy zůstává zachována.
Základní technické parametry:
Rozměry 85,4×72,4x~25mm
Napájecí napětí 7~18V střídavé nebo stejnosměrné, doporučeno 12~18V. Spotřeba je v rozmezí 40~130mA při napájení 15V stejnosměrných. Spotřeba je závislá na zatížení výstupů a počtu aktivních výstupů.
Program je psán dle
NMRA S-9.1/2006 – elektrický a signálový standard
NMRA S-9.2.1/2012-7 – formát paketu (program se řídí základním tvarem paketu)
D1 SŽDC – bez rozšířené rychlostní soustavy (nastavení adres by bylo příliš složité)
Známá chyba při programování adres popisuji zde
Návod ke stažení (v předchozí verzi byl chybně uveden počet 3 světelných návěstidel, omlouvám se za tuto chybu)
Návod NAV14 FW v1. 1 (681,0 KiB, 2 158 hits)
